Bölüm 5 Dijital Kumanda



5.1 Dijital Kumanda Panelinin Tarifi

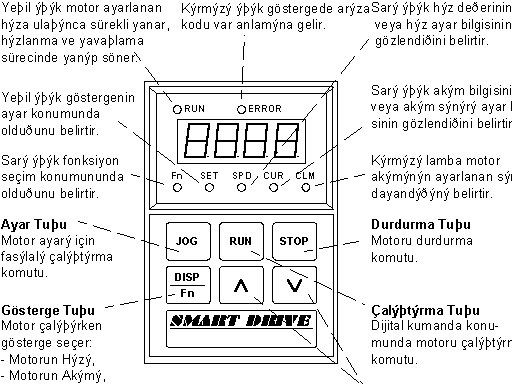

Şekil 5.1 Dijital Kumanda Paneli


     5.2  Dijital Kumanda Panelindeki Işıkların İşlevi

Run

Err

Fn

Set

Spd

Cur

Clm

Açıklama

















Göstergede hata kodu okunuyor. (E-XX hata kodları için Tablo 7.1’e bakın).









?



?



?



?



?

Motor hızlanıyor veya yavaşlıyor.

Ani yük değişimi nedeniyle motor hızı değişti.









?



?



?



?



?

Motor istenilen hıza ulaştı

(Hata ±3 voltluk bant içinde ).









?



?



?



?



Motor Akım sınırında çalışıyor. Motor hızı ayarlanan hızın altında kalır.

















?

Motor çalışıyor, Hız ayar değeri okunuyor.

















?

Motor çalışıyor, Akım sınır ayar değeri okunuyor.

















?

Motor Çalışıyor, Hız ayar değeri okunuyor ve değiştirilebilir.

















?

Motor Çalışıyor, Akım sınırı ayar değeri okunuyor ve değiştirilebilir.



?















?

Fonksiyon numarası seçimi, götergede fonksiyon numarası okunuyor.



?















?

Seçilen fonksiyon değiştirilebilir, göstergede sayısal değer okunuyor.

: ışık yanıyor, :ışık sönük, :ışık gözkırpıyor,  ?:önemli değil.



Tablo 5.1 Dijital kumanda panelindeki ışıkların açıklaması

5.2 Fonksiyon Listesi

FnXX

Açıklama

Sınırlar / Seçenekler

Birim

Fabrik

Fn 00

Hız Ayarı

2 - 200 V

1 V

50 V

Fn 01

Hızlanma süresi

2.0 - 25.0 sec

0.1 sn

4.0 san

Fn 02

Yavaşlama süresi

2.0 - 25.0 sec

0.1 sn

4.0 san

Fn 03

Akım sınırı Ayarı

0.0 - 11.0 A

0.1 A

4.0 A

Fn 04

Akım Ayarı en-yüksek değeri

0.0 - 11.0 A

0.1 A

6.0 A

Fn 05

Hız Ayarı en-düşük değeri

2 - 200 V

1 V

0 V

Fn 06

Hız Ayarı en-yüksek değeri

3 - 200 V

1 V

180 V

Fn 07

Fasılalı Çalıştırma hızı (JOG)

3 - 50 V

1 V

25 V

Fn 08

IR kompanzasyon değeri

0.0 - 25.0 V

0.1 V

0 V

Fn 09

Kullanılmıyor







Fn 10

Durma şekli seçimi

0: Yavaşlayarak duruş

1: Serbest duruş

-

0

Fn 11

Kumanda konumu seçimi

0: Dijital kumanda

1: Harici kumanda

-

0

Fn 12

Harici ayar konumu seçimi

0: Dijital parametre

1: Harici gerilim

-

0

Fn 13

Harici Hız veya Harici Akım seçimi

0: Harici HIZ Ayarı

1: Harici Akım Ayarı

-

0

Fn 14

Direk faz açısı kontrolü

0: Normal çalışma

1: Direkt faz kontrolü

-

0

Fn 15-19

Kullanılmıyor







Fn 20

P - katsayısı (PI filtresi için)

0 - 250 (Oransal katsayı)

1

96

Fn 21

I - katsayısı (PI filtresi için)

0 - 250 (Integral katsayı)

1

35

Fn 22

Akımın değişim katsayısı

0 - 250 (Akısal katsayı)

1

100

Fn 23-24

Kullanılmıyor







Fn 25

Parametre değişiklik kilidi

0: Parametreler serbest

1: Parametreler kilitli



0

Fn 26

Kullanılmıyor







Fn 27

Paremetreleri geri çağırma

Ù: Kullanıcı ayarlarını kurtarma.

Ú: Fabrika değerlerine geri dönüş.



-

Fn 28-29

Kullanılmıyor







Fn 30

Hata Mesajlarını silme

Ú: Hata Mesajlarını silme işlemi



-

Fn 31

Hata Mesajlarının listesi

Son on hata mesajını listeler

Ú: önceki hata mesajı

Ù: sonraki hata mesajı



-



5.3 Parametre Ayarı (Motor dururken mümkün)

 Örnek:   Fasılalı çalışma hızı değerinin 25’ten 50’ye yükseltilmesi

Adım

Basılacak Tuş

Açıklama

Dijital Gösterge



1





Fonksiyon seçim konumuna geçin

dijital göstergede fonksiyon numarası gözlenir. Fn ışığı yanar.







2







Ok işaretli arttırma ve azaltma tuşlarını kullanarak 7 numaralı fonksiyonu (Fn07) seçin.









3





Göstergede fonksiyonun daha önceden ayarlanmış veya hafızadaki değeri gözlenir. SET ışığı yanar.







4







Ok işaretli arttırma ve azaltma tuşlarını kullanarak göstergedeki değeri 50 yapın.







5







Göstergedeki değeri hafızaya kaydedip güncelleyin.





6





Başka bir fonksiyonu değiştirmek için 2’den 5’e adımları tekrarlayın





7





Fonksiyon seçim konumundan çıkıp STOP konumuna geri dönün.





5.4 Gösterge Seçimi ve Ayarlama (Motor çalışırken mümkün)

 Örnek:   Motor hızını 50’den 40’a ve akım sınırını 5’ten 4’e düşürülmesi.

Adım

Basılacak Tuş

Açıklama

Dijital Gösterge



1





Motoru çalıştırın.RUN ışığı yanar. Göstergede motorun hızı okunur.

SPD ışığı yanar.









2





“Fn” tuşuna basarak göstergeyi değiştirin. Göstergede motorun akımı okunur. CUR ışığı yanar.







3





“Fn” tuşuna tekrar basın. Gös-tergede hız ayar değeri okunur.

SET ışığı yanar. SPD ışığı yanar.







4





Hız ayar değerini değiştirmek için yukarı ve aşağı tuşlarını kullanın.

Hız Ayarını 50’den 40’a düşürün.

Motor yavaşlar.







5





“Fn” tuşuna tekrar basın. Göster-gede akım sınır değeri okunur.

SET ışığı yanar. CUR ışığı yanar.









6







Akım sınır değerini değiştirmek için yukarı ve aşağı tuşlarını kullanın.

Akım Ayarını 5’ten 4’e düşürün.









7





“Fn” tuşuna tekrar basın. Göster-gede motorun hızı okunur. SPD ışığı yanar. Tekrar 1. basamaktan devam edersiniz.
